A torre de rádio que virou símbolo de risco após cair em 1991 durante a troca de estais e encerrar o recorde de 646 metros; bases articuladas, ancoragens espalhadas e até discos cerâmicos parecem desafiar a lógica, mas explicam como mastros estaiados ficam de pé e por que desabam

Erguida em 1974 para transmitir rádio polonês pela Europa, a torre de rádio de Varsóvia alcançou 646 metros e virou recorde mundial. A manutenção dos estais ficou cara, a troca exigia cabos temporários e, em 8 de agosto de 1991, uma falha de sequência e vento derrubaram o mastro inteiro

A torre de rádio de Varsóvia virou referência global de altura e, depois, de risco. Construída em 1974, com 646 metros, ela nasceu para levar programação de língua polonesa a uma área enorme e terminou como caso clássico de colapso quando a manutenção dos estais entrou na fase crítica.

O que derrubou a torre de rádio não foi um “mistério do céu”, mas uma cadeia de decisões e forças previsíveis em estruturas extremamente esbeltas: cabos de sustentação desgastados, substituição complexa, sequência alterada, instalação incompleta de cabos temporários e uma rajada de vento que torceu o mastro até arrancar suas amarras.

O recorde de 1974 e a missão de alcançar a Europa

Em 1974, um novo recorde mundial foi estabelecido para a estrutura mais alta da Terra.

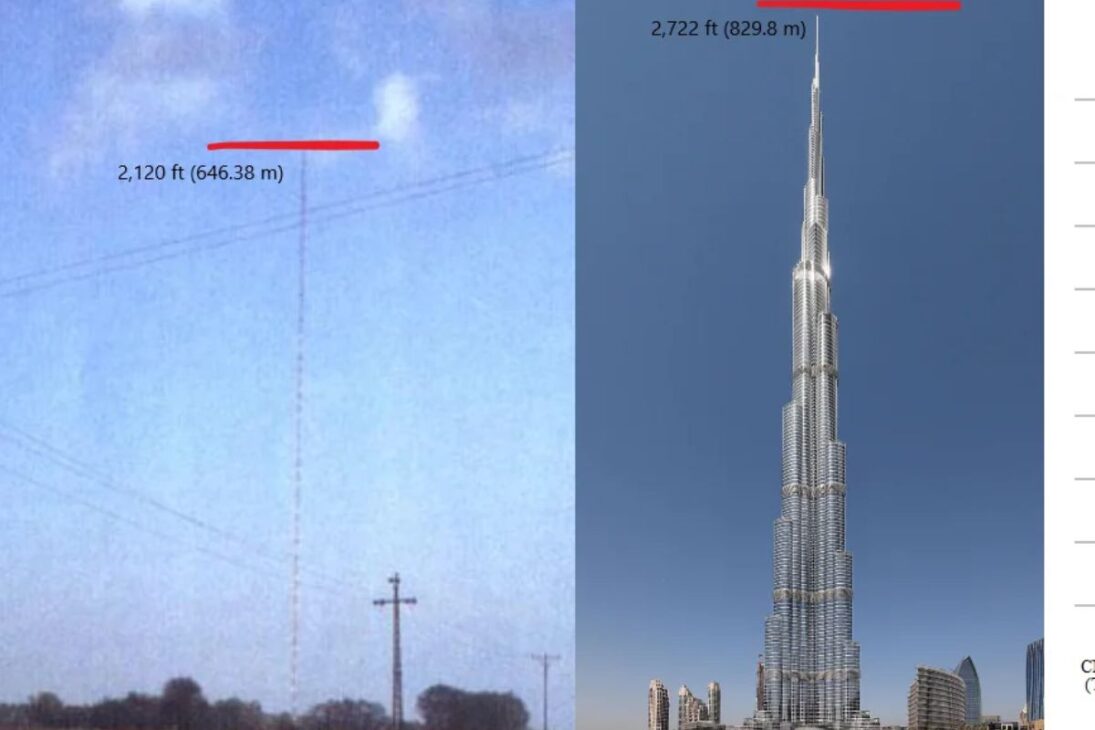

A torre de rádio de Varsóvia chegou a 646 metros, cerca de 2.120 pés, e foi construída para transmitir programas de rádio ao público de língua polonesa em toda a Europa.

O alcance dependia do céu.

Se as condições atmosféricas fossem ideais, os sinais poderiam ser captados de praticamente qualquer lugar do mundo, reforçando por que a torre de rádio foi empurrada para alturas raras, onde a linha de visada se alonga e o horizonte se afasta.

A conta da manutenção: construir foi só metade da batalha

Como em grandes obras de infraestrutura, levantar a torre de rádio foi apenas metade do trabalho.

Manter uma estrutura tão alta e tão esbelta era incrivelmente caro, e o custo não era abstrato: com o tempo, os cabos de sustentação que mantinham o mastro em pé começaram a se desgastar.

Em 1991, muitos cabos já estavam desgastados e precisavam ser substituídos.

A tarefa era cara e também complexa, porque cada cabo faz parte de um equilíbrio delicado: mexer em um estai significa redistribuir forças em toda a torre de rádio.

Como se troca um estai e onde a sequência pode matar o mastro

O procedimento descrito para substituir um cabo principal tinha uma lógica de segurança. Primeiro, era necessário fixar dois cabos temporários ao mastro.

Só depois o cabo antigo poderia ser removido e substituído por um novo.

Em 8 de agosto de 1991, a sequência foi alterada. Os relatos divergem, mas o quadro apresentado é consistente: um dos cabos principais foi desconectado antes de os cabos temporários estarem totalmente instalados.

Uma rajada de vento torceu a torre de rádio, arrancou os cabos temporários e o mastro, sem suporte, desabou.

A queda de 1991: catástrofe sem feridos e um recorde encerrado

O colapso foi uma catástrofe operacional, mas com um detalhe raro em tragédias de infraestrutura: ninguém ficou ferido.

Ainda assim, foi uma perda grande e simbólica, porque a torre de rádio de Varsóvia não perdeu o topo para uma rival mais alta, e sim para uma falha durante manutenção.

Normalmente, estruturas mais altas do mundo perdem a posição porque outra é construída maior. Nesse caso, uma torre em Dakota do Norte recuperou a liderança por padrão, com a Varsóvia fora do mapa.

Por que esse tipo de torre é eficiente e, ao mesmo tempo, arriscado

A torre de rádio de Varsóvia era um tipo específico de estrutura chamado mastro estaiado.

Ele tem características estruturais que parecem bizarras à primeira vista, incluindo bases inusitadas e ancoragens espalhadas, mas que tornam possível chegar a alturas onde torres autoportantes ficam economicamente e tecnicamente impraticáveis.

O risco acompanha a eficiência.

O próprio relato aponta que pelo menos nove mastros estaiados com mais de 600 metros desabaram, a maioria nos Estados Unidos, além de centenas de estruturas semelhantes, mais baixas, espalhadas pelo mundo.

A torre de rádio, nesse contexto, vira um símbolo de como “funciona” e de como pode falhar.

Altura, horizonte e a lógica da linha de visada na radiodifusão

A comunicação por rádio é descrita como tecnologia notável, capaz de sustentar uma variedade enorme de dispositivos sem fio.

Parte do motivo de existir uma torre de rádio gigante é geométrico: muitas frequências usadas em comunicação, especialmente rádio e televisão, exigem linha de visão desobstruída entre transmissor e receptor.

A própria Terra vira obstáculo opaco às ondas de rádio quando a antena está baixa. Por isso antenas sobem para colinas, montanhas ou torres muito altas.

Em torno de 600 metros, a distância até o horizonte é superior a 50 milhas, cerca de 80 quilômetros, ampliando a área coberta e justificando projetos como o de Varsóvia.

Torre autoportante versus torre de rádio estaiada: custo e material

Uma torre autoportante precisa de rigidez própria para não virar um “macarrão” ao vento. Isso exige mais material na base e ao longo da estrutura, o que torna essas torres ideais quando terreno é escasso, como em áreas urbanas, mas caras quando a altura cresce.

O relato descreve uma regra simples de escalada de custo: torres autoportantes tendem a ter custo que cresce aproximadamente proporcional ao quadrado da altura, enquanto torres estaiadas crescem aproximadamente com a altura elevada à potência de 1,5.

Elas exigem mais terreno por causa das ancoragens, mas, acima de certa altura, tornam-se mais econômicas e, para alturas extremas, a opção tecnicamente viável.

Há um contraste material forte: a Torre Eiffel, com 324 metros, pesa cerca de 7.000 toneladas. Um mastro estaiado da mesma altura pesaria aproximadamente cinco por cento disso, uma diferença que ajuda a explicar por que a torre de rádio estaiada parece leve demais para ser real, até o vento provar que nada é leve no topo.

Estais não empurram: por que a tração vira compressão e pode gerar flambagem

Uma frase do relato sintetiza uma verdade estrutural: não dá para empurrar uma corda.

Estais trabalham em tração, então para resistir ao vento em qualquer direção são necessários, no mínimo, três conjuntos distribuídos ao redor, e algumas torres usam quatro.

O problema é que o estai puxa em um ângulo. Ao puxar, ele não só contém lateralmente como também comprime o mastro.

E elementos comprimidos longos e esbeltos têm um inimigo clássico: flambagem, quando a peça cede lateralmente antes de “esmagar”.

O aço suporta muita compressão em peças curtas, mas em elementos altos e finos ele pode falhar sob cargas relativamente pequenas, inclusive sob o próprio peso, dependendo das condições de apoio.

Quando a torre de rádio sofre carga lateral de vento, os cabos transferem parte dessa carga para o mastro em forma de compressão. Se a estrutura não for rígida o suficiente, ela pode flambear. A geometria vira destino.

Ângulo das ancoragens: por que “espalhar” ajuda e o terreno vira custo

O relato mostra uma compensação típica: quanto mais raso o ângulo do cabo, maior a eficiência para resistir a cargas laterais com menos tensão.

Ao reduzir a tensão necessária, reduz-se também a compressão induzida no mastro, e a torre de rádio fica menos propensa a flambagem sob vento.

A conta, porém, sai do papel e vai para o chão. Para ângulos mais rasos, os pontos de ancoragem precisam ficar mais longe, exigindo mais terreno.

O projeto equilibra o custo das ancoragens externas com o custo de tornar a torre mais rígida para aceitar cabos em ângulos mais inclinados.

Níveis de estais: rigidez aumenta, mas a compressão também entra na conta

Torres estaiadas baixas às vezes usam apenas um nível de suporte, mas o relato descreve que, no meio do mastro, a instabilidade pode persistir.

Forças laterais ainda desviam a estrutura, e a torre continua sujeita à flambagem, inclusive pelo peso de antenas no topo.

Adicionar mais níveis de estais aumenta a rigidez de forma drástica, mas cada nível também adiciona compressão ao mastro.

É um jogo de dois lados: mais suporte lateral reduz o comprimento sem contraventamento, porém adiciona esforços verticais e exige equilíbrio fino.

Outro detalhe é a pré-tensão dos cabos. Estais cedem ao longo do comprimento e não são perfeitamente retos.

Em vento forte, “esticam” e aumentam rigidez, mas em calmaria a folga pode permitir oscilação.

Pré-tensionar elimina folga, só que cria compressão extra e pode exigir membros mais fortes, reforçando o caráter de compromisso permanente em uma torre de rádio alta.

Bases articuladas e por que muitas torres afinam até uma ponta

A base é um dos pontos que mais parecem desafiar a lógica para quem vê uma torre de rádio estaiada. Em muitas estruturas, estamos acostumados a imaginar uma fixação rígida na fundação.

Mas o relato explica por que isso pode ser desvantajoso em mastros muito altos.

Fixar rigidamente uma torre alta à fundação exige transferir cargas ao solo resistindo a rotação e arrancamento, o que complica o projeto.

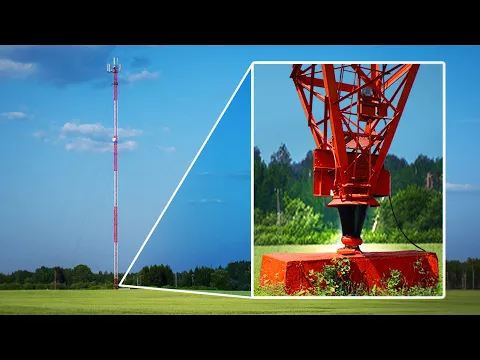

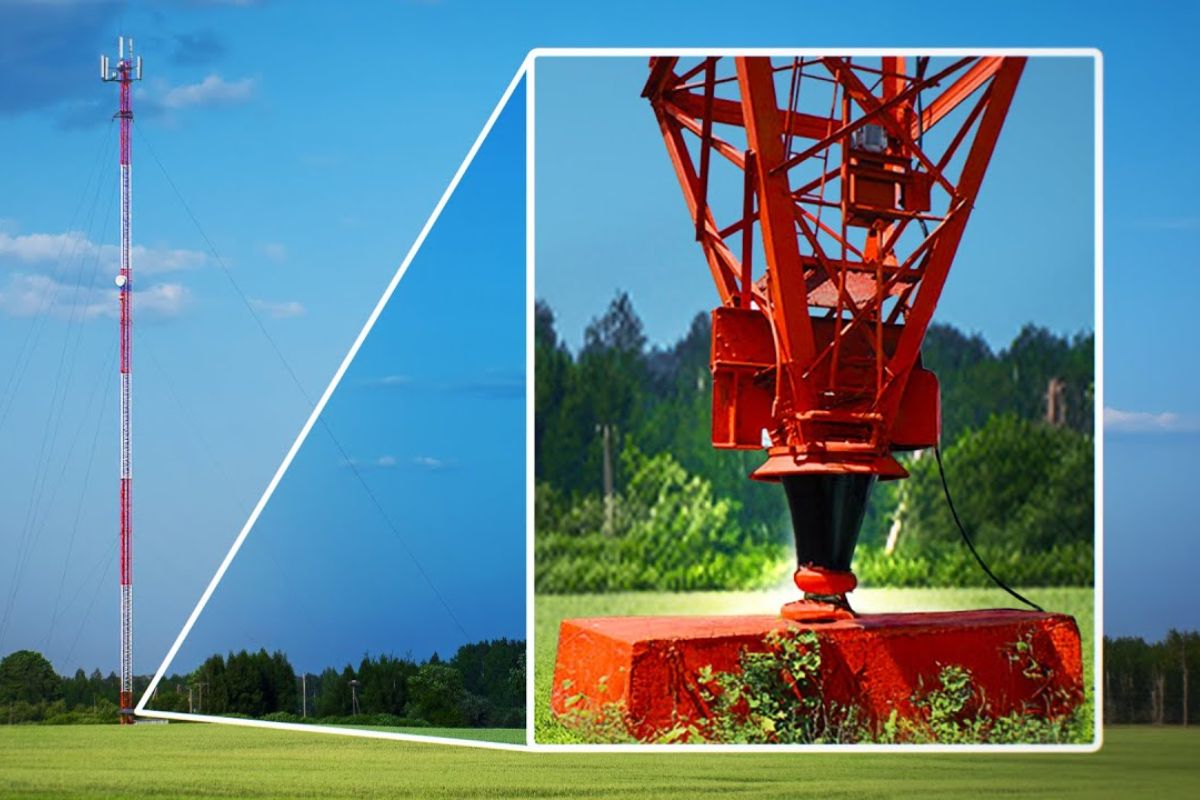

Uma alternativa é usar um rolamento esférico ou um suporte de pino, deixando o mastro livre para girar na base.

Nesse arranjo, os estais fazem quase toda a contenção lateral, e a fundação precisa resistir principalmente à força vertical e a algum cisalhamento.

Esse tipo de base permite algum movimento e assentamento sem impor tensões imprevisíveis à estrutura. A remoção da restrição torna a resposta estrutural mais previsível e pode reduzir a necessidade de conservadorismo extremo e de modelagem sofisticada em cada variação do projeto.

Em outras palavras, a base articulada não é capricho: é uma forma de controlar o que pode sair do controle.

Discos cerâmicos: quando a torre de rádio também é a própria antena

Algumas torres não apenas carregam antenas, elas são as antenas.

Para transmissões de frequência mais baixa, como rádio AM, o relato descreve que é necessário uma antena grande, e a própria torre pode ser energizada.

Nesses casos, a base precisa ser isolada eletricamente do solo, e isso é mais fácil em um único ponto.

É aí que surge uma imagem curiosa: algumas torres estão apoiadas em um disco de cerâmica, que funciona como isolante na interface entre mastro e solo, um detalhe visual que parece frágil demais para um gigante, mas atende à lógica elétrica e estrutural do sistema.

Riscos operacionais: aviação, gelo, raios e o trabalho de manutenção

Além da engenharia estrutural, o relato lista desafios de operação.

Existe risco para aeronaves, e regulamentos de aviação frequentemente exigem pintura com faixas alternadas em laranja e branco, além de luzes de advertência com cor e frequência de intermitência definidas, podendo até ser sincronizadas com torres próximas.

O gelo é outro fator crítico. Mastros atravessam camadas de ar mais frias e úmidas, onde o gelo pode se acumular no mastro e nos estais. Isso aumenta peso e também área de superfície, elevando a carga de vento.

Quando derrete, pode cair e danificar o que estiver abaixo, por isso é comum ver estruturas de proteção sobre linhas de transmissão.

Raios são apresentados como ameaça recorrente, mais uma questão de frequência do que de possibilidade. Muitas torres usam para-raios e aterramento robusto para manter a tensão fora de linhas e equipamentos no solo.

Já nos radiadores de mastro, onde a torre de rádio é energizada, não dá para aterrar diretamente, então aparece o uso de centelhador: se um raio atingir, o ar no espaço se ioniza e a sobrecarga vai ao solo com mais segurança, preservando o isolamento em condições normais.

E há o risco humano. As torres exigem pintura, troca de lâmpadas e manutenção de antenas. Técnicos treinados para altura e elétrica enfrentam perigos constantes.

Mesmo com frequências não ionizantes, a radiação eletromagnética pode gerar calor, princípio básico de um micro-ondas. Se a própria torre de rádio estiver energizada, uma pessoa pode virar parte do circuito.

A torre de rádio de Varsóvia entrou para a história por alcançar 646 metros e por cair em 8 de agosto de 1991 durante uma etapa sensível de troca de estais.

O caso expõe por que mastros estaiados são eficientes, leves e, ao mesmo tempo, dependentes de sequência, ângulos, pré-tensão, base e manutenção que não toleram improviso.

Na próxima vez que você passar por uma torre de rádio, vale olhar com mais atenção para os estais, as ancoragens e a base, porque ali está a assinatura da engenharia que sustenta o que parece impossível.

Na sua opinião, o que pesa mais para evitar um novo colapso em uma torre de rádio: a sequência de manutenção, o controle de pré-tensão dos estais ou o projeto das bases articuladas?
